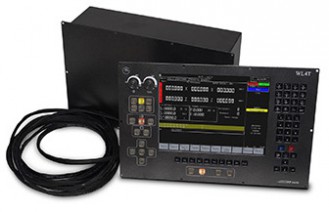

Система Числового Программного Управления WL4

Система ЧПУ WL4 - это четвертое поколение систем ЧПУ производимых ООО НПФ "Вест Лабс", которое вобрало в себя многолетний опыт удачных решений.

WL4 - это система ЧПУ построенная на большом опыте выполнения запросов машиностроительных предприятий Украины.

WL4 - это уникальная  разработка ООО НПФ "Вест Лабс", от печатных плат и корпуса до программного обеспечения. Поэтому мы можем адаптировать WL4 под практически любой станок с ЧПУ.



Особенности построения WL4:
Архитектура системы ЧПУ WL4 двухуровневая.
Верхний уровень построен на базе промышленной материнской платы с процессором AMD Geode LX800. Работает под управлением операционной системы на базе модифицированного ядра Linux. На верхнем уровне реализован графический интерфейс пользователя, сетевой интерфейс , USB интерфейс, CF HDD.
Нижний уровень построен на сигнальном процессоре Analog Devices, работает без операционной системы в жестком "real time". Нижний уровень выполняет сбор и обработку информации с датчиков положения  и формирует выдачу  управляющих воздействий в привод.
Связь верхнего и нижнего уровня происходит по шине PC104 посредством ёмкой ПЛИС Altera. Она же выполняет непрерывный контроль на зависание оба уровня, и по обнаружению, выключает выхода электроавтоматики.

ЧПУ WL4 изначально проектировалась для высокоскоростного фрезерования 3D поверхностей, подготовленных в CAD/CAM системах. Файлы УП из под таких систем содержат много коротких перемещений, которые необходимо отрабатывать на большой подаче и с высокой точностью. Для этого применен метод двойной буферизации. На верхнем уровне интерпретатор разбирает синтаксис УП и заполняет фреймами (примитивами информации о движении) в буфер размером 128 кадров. Далее фреймы попадают в нижний уровень, в контроллер перемещений (КП), где буфер длинной в 64 кадра. Таким образом КП "видит" траекторию движения, анализирует ее и принимает решение о необходимости снизить скорость, чтобы не превысить максимально допустимое ускорение. Это дает плавную работу станка на больших подачах и отсутствие зарезов в местах сильного излома траектории. Скорость обработки составляет до 600 кадров в секунду.

Ниже приведена обзорная схема возможного аппаратного обеспечения  ЧПУ WL4.



ЧПУ WL4 имеет встроенный контроллер электроавтоматики, поэтому дополнительно ничего приобретать не надо.
Наши клиенты получают систему необходимой конфигурации с  автоматикой под конкретный , или подобный станок. Мы всегда оставляем в системе исходные файлы проекта, чтобы заказчик мог изменить, подстроить что-то в алгоритмах станка под себя. Исходные файлы проекта автоматики - это графические схемы, которые легко читаются, навыков программирования иметь не нужно, и цеховые электронщики, как правило без труда легко разбираются с ними.
